X射线高压直流电缆

产品名称：X射线高压直流电缆
品牌：英国 Essex / 埃塞克斯
型号：2400型
应用：工业X射线电缆
性能：高柔韧性，低噪音，极佳的高压特性和极高的高电压运行安全系数。
 技术参数下载  产品询价

2400系列X射线高压电缆参数表：

型 号 电 压 导体数 导体尺寸 半导体
直径		 绝缘体 护套
材料 		外直径 阻抗 电容 最小弯
曲半径 		重量
  直流 交流   绝缘 额定
电压 		(mm) 材料 直径mm   (mm) (Ω) (pf/m) （mm） （kg/m）
2214 75KV 25KV 1 BA N 4.8 EPR 13 PVC 16.51 46 154 76.2 0.373
      2 PT 1kv
2226 75KV 25KV 1 BA N 5.8 EPR 13.2 PVC 16.76 37 197 76.2 0.387
      2 PT 1kv
      1 TE 5kv
2212 100KV 30KV 1 BA N 4.8 EPR 15.7 PVC 19.94 53 131 101.6 0.492
      2 PT 1kv
2213 100KV 30KV 1 BA N 6.1 EPR 16.8 PVC 21.46 44 161 101.6 0.566
      2 PT 1kv
      1 MT 10kv
2171 100KV 30KV 1 BA N 6.6 EPR 16.8 PVC 21.46 36 167 101.6 0.581
      2 PT 1kv
      2 MT 10kv
2143 160KV 50KV 1 BA N 16 EPR 31.8 HY 39.37 26 243 304.8 2.235
      1 GB 5kv
      1 EPR 25kv
2042 160KV 50KV 1 BA N 6.1 EPR 24.9 PVC 31.12 59 115 152.4 1.073
      2 TE 5kv
2266 160KV 50KV 1 BA N 6.1 EPR 21.2 PVC 26.42 48 154 139.7 0.894
      2 PT 1kv
      1 TE 10kv
2236 250KV 75KV 1  BA N 6.6 EPR 32.5 PVC 38.23 61 102 190.5 1.639
      2 TE 5kv


工业X射线用电缆采用模铸橡胶焊端技术，可用于以下直流（DC）电压及接头型号：
65kV (R3), 100kV (R10), 160kV (R24), 210kV (R30), 225kV (R24/R28)。
电缆可根据用户需要制作任意接头及长度，以适合用户的设备及应用。

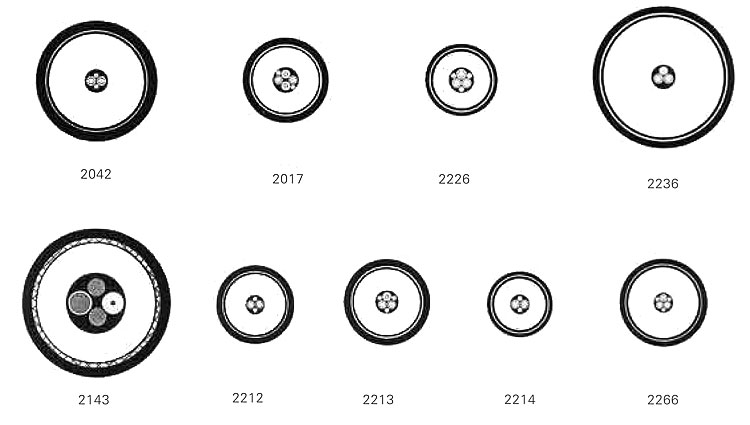

电缆截面图：
