移动式X射线探伤机

产品名称：移动式X射线探伤机
型号：XART系列
基本配置： ●X射线管       ●X射线高压发生器         ●X射线控制器
             ●架车          ●冷却装置                ●高压电缆
 技术参数下载   产品询价

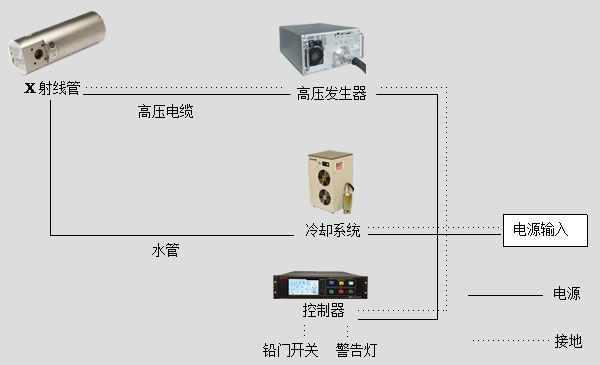

XART系列单极移动式探伤机















主要技术参数


分类

型  号

电压调节
kV

步长kV
(4位)

高压频率
kHz

******功率
W

电流调节
mA

步长mA
(4位)

焦点
mm

辐射角

高压电缆

******穿透
A3钢 mm

输入电压V

工作
方式
单
极
移
动
式
探
伤
机		 XART-160/20 0-160 0.1 40 640/640 4.0/4.0 0.01 d=1.0/1.0 40° R24/R24 18 220AC±10% 连续
工作
XART-160/21 0-160 0.1 40 640/1600 4.0/10 0.01 d=1.0/3.0 40° R24/R24 28 220AC±10% 连续
工作
XART-160/22 0-160 0.1 40 640/3000 4.0/19 0.01 d=1.0/5.5 40° R24/R24 31 220AC±10% 连续
工作
XART-225/20 0-225 0.1 40 640/640 2.8/2.8 0.01 d=1.0/1.0 40° R24/R24 33 220AC±10% 连续
工作
XART-225/22 0-225 0.1 40 640/3000 2.5/13 0.01 d=1.0/5.5 40° R24/R24 48 220AC±10% 连续
工作
XART-225/21 0-225 0.1 40 640/1600 2.8/7 0.01 d=1.0/3.0 40° R24/R24 45 220AC±10% 连续
工作
XART-160/11 0-160 0.1 40 800/1800 5.0/11.2 0.01 d=0.4/1.0 40×30° R24/R24 28 220AC±10% 连续
工作
XART-160/HP 0-160 0.1 40 1000/1000 6.2/6.2 0.01 d=1.0/1.0 40° R24/R24 20 220AC±10% 连续
工作
XART-225/HP 0-225 0.1 40 800/1800 1.8/4.6 0.01 d=0.4/1.0 40×30° R24/R24 48 220AC±10% 连续
工作

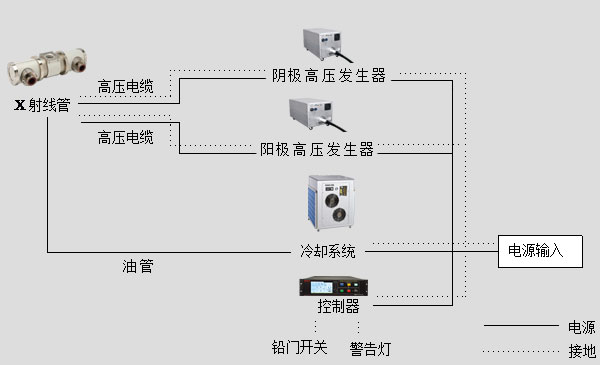

XART系列双极移动式探伤机















主要技术参数
分类
 型  号
电压调节
kV

步长kV
(4位)

高压频率
kHz
******功率W
电流调节
mA

步长mA
(4位)
焦点 mm
辐射角
高压电缆

******穿透
A3钢 mm

输入电压V

 工作
方式
双
极
移
动
式
探
伤
机		 XART-320/23 0-320 0.1  40 640/1600 2.0/5 0.01 d=1.9/3.6 40° R24/R24 80 220AC±10% 连续
工作
XART-320/26 0-320 0.1  40 1500/4200 5.0/13 0.01 d=3.0/5.5 40° R24/R24 80 220AC±10% 连续
工作
XART-350/23 0-350 0.1  40 640/1600 1.8/4.6 0.01 d=1.9/3.6 40° R24/R24 85 220AC±10% 连续
工作
XART-350/26 0-350 0.1  40 1500/4200 4.3/12 0.01 d=3.0/5.5 40° R24/R24 85 220AC±10% 连续
工作
XART-400 0-400 0.1  40 900/4000 2.0/10 0.01 d=2.5/5.5 40° R28/R28 97 220AC±10% 连续
工作
XART-420 0-420 0.1  40 900/4200 2.0/10 0.01 d=2.5/5.5 40° R28/R28 100 220AC±10% 连续
工作
XART-450 0-450 0.1 40 900/4500 2.0/10 0.01 d=2.5/5.5 40° R28/R28 105 220AC±10% 连续
工作

XART-320/HP

 0-320 0.1  40 800/1800 2.5/5.6 0.01 d=0.4/1.0
40×30°
 R24/R24 76 220AC±10% 连续
工作

XART-420/HP

 0-420 0.1  40 700/1500 1.7/3.6 0.01 d=0.4/1.0
40×30°
 R28/R28 100 220AC±10% 连续
工作

XART-450/HP

 0-450 0.1  40 700/1500 1.5/3.0 0.01 d=0.4/1.0
40×30°
 R28/R28 110 220AC±10% 连续
工作
    移动式探伤机是无损检测工作的重要设备之一。使用与金属、非金属等材料制成零部件，铸造及焊接部件进行无损检测，以确定其内部缺陷、夹渣裂纹、气孔、焊接不良（没有焊透）。广泛用于机械、化工、造船、高压容器、国防工业、科研、汽车、航空航天、耐火材料等行业。功能完善，自动化程度高、性能可靠，操作简便，检测速度快具有高自动化程度，检测速度更快更准确，广泛使用于生产线上连续检测。移动式X射线探伤机通常由操纵台、高压发生器、射线管头、冷却装置、高压电缆和低压电缆、升降拖车和水管等组成。
