产品名称：便携式X射线探伤机 型号：XXQ系列定向机，XXH系列周向机，XXG陶瓷系列 X射线管：玻璃管，波纹陶瓷管 |
|||
 |
技术参数下载 |  |
产品询价 | |
便携式X射线探伤机专供造船、石油、化工、机械、航天、交通和建筑等工业部门检查船体、管道、高压容器、锅炉、飞机、车辆和桥梁等材料、零部件加工焊接质量，以及各种轻金属、橡胶、陶瓷等加工件的质量。利用X射线透照摄影的方法，从X射线胶片上显示出材料加工成的零件和焊接的内部缺陷，以评定制品的质量。
便携式X射线探伤机利用SF6气体绝缘，体积小、重量轻，特别是变频比工频X射线探伤机更能代表X射线探伤机的发展方向。该机由操纵台、X射线发生器和低压连接电缆三部分组成。
便携式探伤机技术参数：
| 系列 | 型 号 | 输出电压 | 功 率 | 输出电流 | 焦点尺寸 | 辐射角度 | ******穿透 |
| XXQ系列 | XXQ1605 | 80-160kv | 1.5kw | 2-5mA | 1.0×1.0mm | 40+5° | 20mm |
| XXQ2005 | 100-200kv | 2.0kw | 2-5mA | 1.5×1.5mm | 40+5° | 30mm | |
| XXQ2505 | 150-250kv | 2.5kw | 2-5mA | 2.0×2.0mm | 40+5° | 40mm | |
| XXQ3005 | 170-300kv | 3.0kw | 2-5mA | 2.5×2.5mm | 40+5° | 50mm | |
| XXQ3205 | 190-320kv | 3.2kw | 2-5mA | 2.5×2.5mm | 40+5° | 55mm | |
| XXQ3505 | 190-350kv | 3.5kw | 2-5mA | 2.5×2.5mm | 40+5° | 60mm | |
| XXG系列 | XXG1605 | 80-160kv | 1.5kw | 2-5mA | 1.0×1.0mm | 40+5° | 20mm |
| XXG2005 | 100-200kv | 2.0kw | 2-5mA | 1.5×1.5mm | 40+5° | 30mm | |
| XXG2505 | 150-250kv | 2.5kw | 2-5mA | 2.0×2.0mm | 40+5° | 40mm | |
| XXG3005 | 170-300kv | 3.0kw | 2-5mA | 2.5×2.5mm | 40+5° | 50mm | |
| XXG3205 | 190-320kv | 3.2kw | 2-5mA | 2.5×2.5mm | 40+5° | 55mm | |
| XXG3505 | 190-350kv | 3.5kw | 2-5mA | 2.5×2.5mm | 40+5° | 60mm | |
| XXH系列 | XXH1605 | 60-160kv | 1.5kw | 2-5mA | 1.0×3.5mm | 30/25° | 14/17mm |
| XXH2005 | 80-200kv | 2.0kw | 2-5mA | 1.0×3.5mm | 30/25° | 24/27mm | |
| XXH2505 | 100-250kv | 2.5kw | 2-5mA | 1.0×2.4mm | 30/25° | 34/37mm | |
| XXH3005 | 150-300kv | 3.0kw | 2-5mA | 1.0×2.5mm | 30/25° | 44/47mm | |
| XXH3205 | 180-320kv | 3.2kw | 2-5mA | 1.0×2.5mm | 30/25° | 44/47mm | |
| XXH3505 | 180-350kv | 3.5kw | 2-5mA | 1.0×2.5mm | 30/25° | 44/47mm | |
| XXG-P系列 | XXG2505P | 100-250kv | 2.5kw | 2-5mA | 1.0×2.4mm | 30/25° | 34/37mm |
| XXG3005P | 150-300kv | 3.0kw | 2-5mA | 1.0×2.5mm | 30/25° | 40/47mm |
便携式探伤机分定向辐射、周向辐射两种。

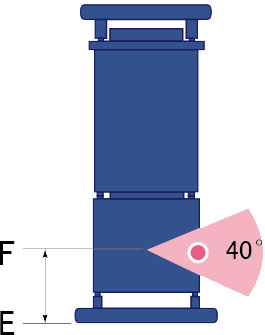

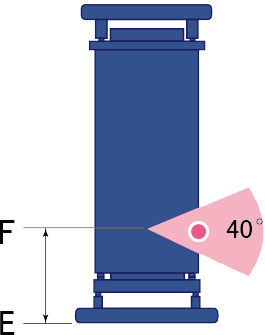

便携式定向X射线探伤机
定向辐射是固定的，射线束辐射圆锥角在40+5°范围。
应用：适合对薄铁板，铝，橡胶等材料检测

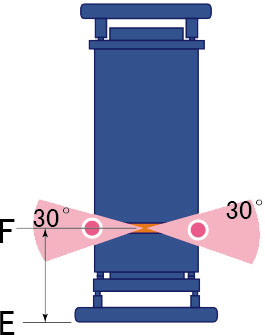

便携式周向X射线探伤机
周向辐射射线束是在与X射线管轴线成垂直方向的360°圆周上同时辐射X射线
应用：适合于大口径管件和球形容器的环形焊缝检测，一次曝光可对焊缝进行整个焊缝一周检测。
玻璃管 陶瓷管

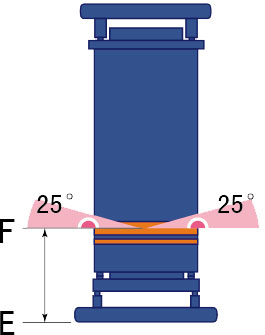

平靶 锥靶
